許多便攜式電子設備已經使用先進的電池管理系統(BMS)。電動、混合動力和插電式混合動力汽車中的BMS則要復雜許多，特別是在高壓電氣系統中。具有高共模電壓的級聯電池組的安全電流隔離是關鍵的主要功能。

通常來說，為了大型電池組的電池平衡，必須開發全新的電路技術和更精確的檢測方法。另一個決定性因素是隔離各種功能塊以保護敏感系統免受電池的高能量影響。為此，供應商專門開發了電感組件，比如隔離電源變壓器和共模扼流圈，它們顯著提高了電池組乃至車輛的安全性和整體功能。

關鍵方面

在設計電池組時需要考慮兩個特別關鍵的方面：

首先，電池過度充電會導致電池過熱。電池單元具有相對較窄的指定溫度范圍，過多的熱量可能會損壞它們甚至導致熱失控，從而引起火災或爆炸。因此必須不惜一切代價防止過熱。

其次，將電池放電到某個閾值以下會導致其容量永久性降低，該閾值取決于電池的化學成分或技術，并記錄在主要供應商的數據表中，例如Samsung SDI。

控制能量流

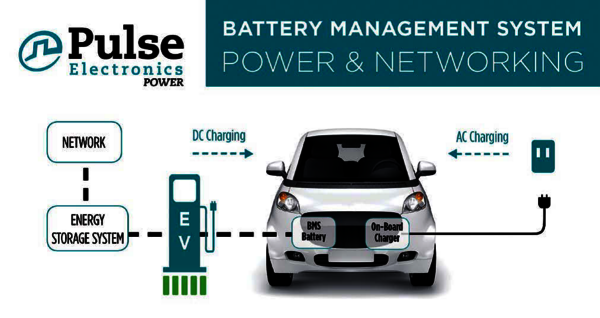

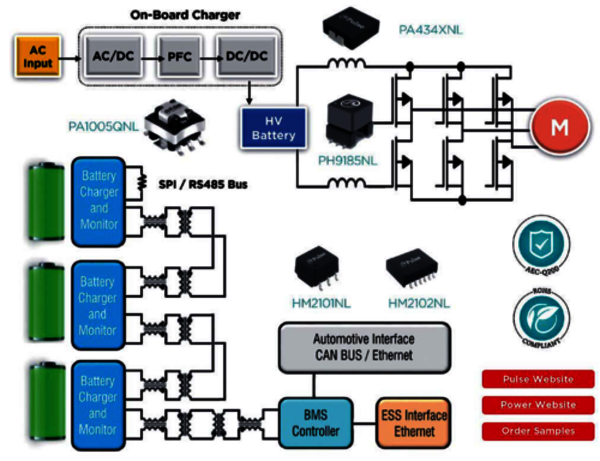

與車載充電器配合使用時，BMS必須將電池單元保持在規定的工作范圍內，也應保持在過充電和欠充電的灰色區域，以防止發生故障和損壞。在這種情況下，必須遵守充電和放電電流的允許限制，以及充電和放電電壓的高低范圍。根據相應的拓?fù)浣Y(jié)構，半導體開關控制電流。由于高共模電壓，隔離電源變壓器通常用在基于低電壓的電池單元平衡和監控IC之間，通過菊花鏈配置保證電池組中的通信連貫。具有高隔離電壓的隔離電源變壓器，例如來自Pulse的PH9185. XXXNL系列器件可保護控制電路免受高共模電壓的影響，該系列器件還能夠配置各種傳動比。

補償過電壓和欠電壓

過電壓和欠電壓可能會導致電池?fù)p壞和老化。為避免這種情況發生，需要沿電池組均勻分配電池電壓。為此，BMS測量每個電池單元的電壓，通過電池之間的電荷轉移或單個電池的簡單放電將其調節到總電平。在高于平均電壓的電池中，過量電荷會被分配到其它電池。

防止過熱

溫度傳感器連續測量溫度，從而確保電池單元保持在指定的溫度范圍內。如果溫度超過臨界水平，控制系統則中斷充電或放電過程，直到過熱電池的溫度再次達到安全水平。

特性：

?5000 V rms隔離電壓

?600 V rms工作電壓

?8 mm空氣和爬電距離以及增強隔離

?通過UL和TUV認證，符合AEC-Q200標準

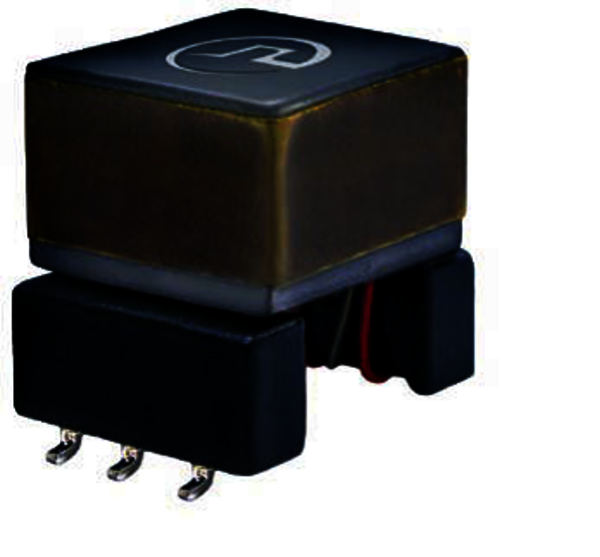

Pulse 的PH9185.XXXNL隔離電源變壓器可以保護控制電路免受過多電池電量的影響。

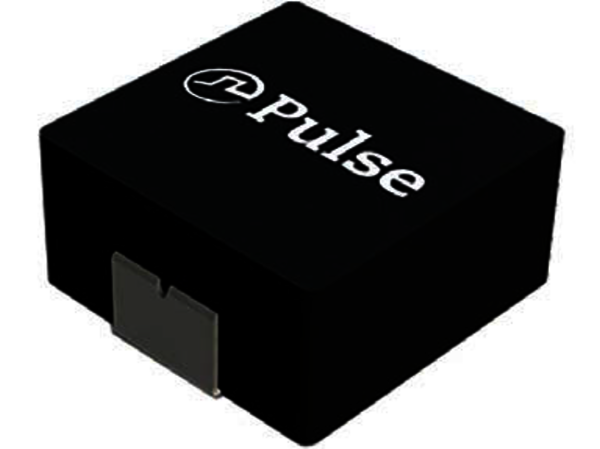

Pulse的PA4334電感組件可快速精確地檢測電池電壓的變化。

開發人員可以在Pulse找到多種隔離電源變壓器產品。

補償電壓

BMS通常執行所謂的庫侖計數以確定充電狀態(SoC)，它確定每個電池單元中剩余的電能量，并通過EMI保護接口將其傳輸?shù)娇刂茊卧＿@種可堆疊的架構可以支持大型電池上的數百個電池單元，從而確保所有電池放電均勻且電荷不低于閾值，因?yàn)榈陀陂撝悼赡苡谰玫亟档碗姵乜側萘炕驅е律疃确烹姛o法進行。另外有一點很重要的是，要注意許多串聯連接的電池通過菊花鏈連接是具有較大的電壓電位差的。

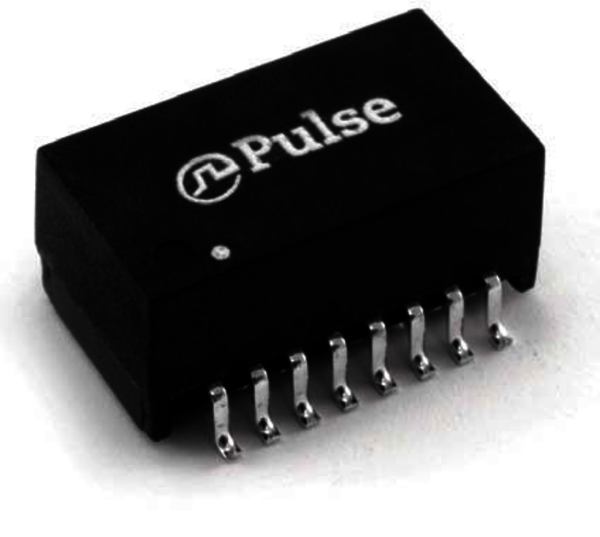

這需要組件之間的電流隔離，變壓器適用于隔離PCB之間的串聯通信連接。在Pulse，借助于廣泛的隔離電源變壓器，開發人員可以輕易找到能夠精確提供所需工作電壓、通道數目、封裝形狀和封裝類型的產品型款。例如，HM11/21xxNL系列提供具有不同工作和隔離電壓的多種配置，以及一款適合各種用途的變壓器。這款隔離電源變壓器已獲批準，可用于市場上的許多芯片組(Renesas/Intersil, Rohm及其它電池平衡IC供應商)。

控制電流

經過驗證的充電算法是恒定電流和恒定電壓相位的交替。在BMS中使用高電流電感組件來限制電流的改變率并消除充電電流的紋波，如Pulse的PA434xNL系列就適合此類用途。

物有所值

如果集成正確，這些基于創新磁性電源元件的BMS功能強大，絕對值得開發人員付出額外的努力。因?yàn)樗鼈兛梢愿咝У卦u(píng)測和控制每個電池單元的性能和穩定性，從而顯著延長電池壽命，使得電池系統 ，乃至整個車輛變得更加安全。
